本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油风能电机马达组配电装置箱的影响： 1、合适的都分配好交流电源。 2、快捷对电源线路的升降基本操作。 3、有较高的安全保障防护系统高等级，能抽象化的彰显电路板的导通动态。

项目名称：656KW柴油密度带发变频电动空气能热泵单机配电箱主要元件明细清单
变照明配电箱其主要部件明细清单表
序列号	种类	主要参数金桥铜业跨接线的截面积大小	公司的	比例	生产商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发发电热泵机组有效控制板	HGM6110	只	1	众智
3	电站机转动速度保持器	C2002	只	1	孚创
4	整流主机电源电源模块	DC24V	只	1	众智
5	全自动两边继电器电路图开关	HH54P    DC24V	只	2	正泰
6	小规模中心继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

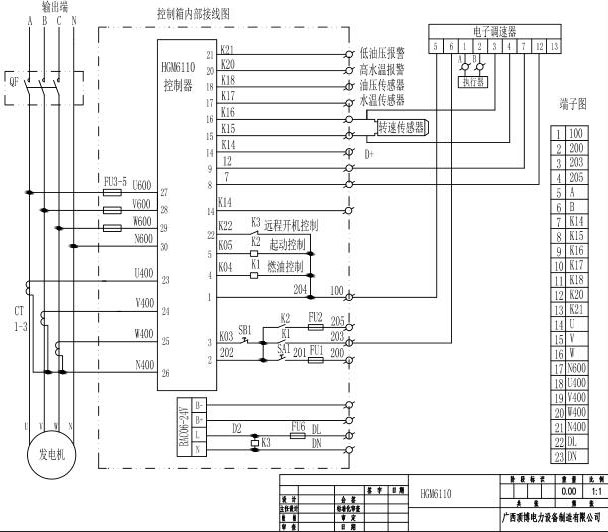

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.cqxhm365.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
