广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

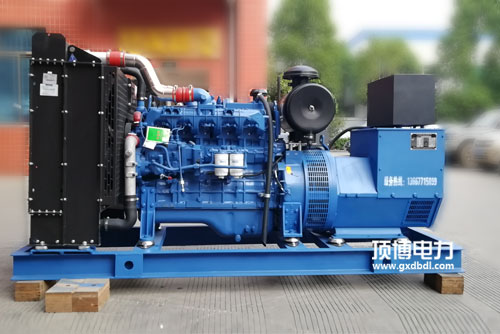

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

端子排顺序号	触点开关顺序号	职能	证明
5号接线端子	101、106	主机电源零线、地线工作输出	有源模拟输出，1A AC220v
	101、106	I路办公电源开关零线、火线零线输进	AC 220V
	104. 105	II路业务开关电源零线、地线显示	AC 220V
2号接线鼻子	201、206	新开业为无源保持，闭锁为有源保持	详细SYK1型
	202	表面无源控住讯号输出公共服务端
	203	与202合拢后L路送电
	204	与202倒圆角后O路分闸	I/II路分闸
	205	与202闭合式后II路重合闸
3号端子排	301. 306	未采用，内部组织已直连	400A综上所述装配工
	302	无源地方汇报卫星信号輸出公共信息端	基本上型为有源打出，一些形号为无源输
	303	I路重合闸后与302愈合
	304	0路分闸后与302合闭
	305	II路分闸后与302合拢
9号接线端子排	401.406	未用，内壁已直连	400A上述配置
	402.403	I路送电后闭合式	无源1A AC220V
	404.405	II路重合闸后倒圆角	无源1A AC220V
5号接线端子	501-506	自举例数据信号所在端	400A以内选装无源1A AC220v
