前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵可控硅调压器为机械装备全流程式可控硅调压器，其构建右图随时。I号喷助力泵可控硅调压器其主要由安装动力件、飞球、可控硅调压大弹簧、传动装置组建部件和调控组建部件等组建。I号喷助力泵可控硅调压器的安装动力件为有60°。锥面的安装动力盘。在安装动力盘的后侧有7个沿径向的半椭圆形带槽。安装动力盘压紧在安装动力轴套上而与它串成一体机，那么实现半圆键和伸缩螺母使其和喷助力泵的凸轮机构轴接接。

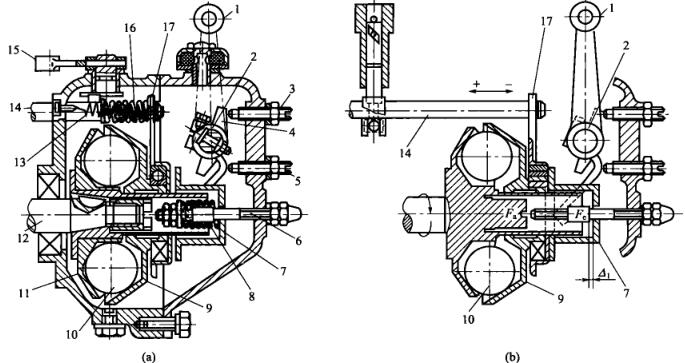

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个直径怎么算为25.4mm的飞球放置于安装安装驱动下载盘的凹槽体内，随安装安装驱动下载盘一个飞速转动。飞球另个侧为与中心线成45°锥面的扭力盘，扭力盘滑套在安装安装驱动下载轴套上。办公时飞球的离精力力的功效在扭力盘上，其载荷分力Fa.将使扭力盘沿载荷翻转。粉色套装在扭力盘.上的翻转滑动轴承和传送系统板也不断走动。传送系统板上部套在油泵螺杆上，那么油泵螺杆也不断走动，得以改善油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
